咨询热线电话：
0731-85238098 13755178098
在进行卡尔费休水分测定时，并非所有样品都可以直接进行水分测定，当遇到以下样品时，建议与卡氏加热炉联用。
◆ 样品无法完全溶解（如，塑料粒子、聚酯切片、人造骨…）
◆ 样品与卡尔费休试剂发生副反应（如，润滑油添加剂、含有醛酮类样品…）
◆ 样品水分释放缓慢
◆ 样品水分只有在高温下才能释放出来
◆ 样品会污染滴定池（如，润滑油脂…）
瑞士万通·卡氏加热炉概览

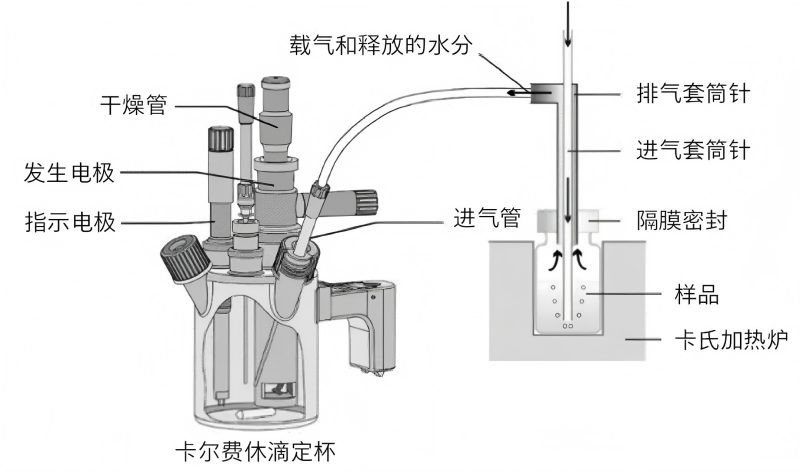

1.卡氏加热炉的工作原理？
① 将样品称量后密封于顶空瓶；
② 加热至设定温度，样品释放水分；
③ 干燥的载气（氮气 / 空气）携带水分进入滴定池进行水分测定。
2.所有样品都适用卡氏加热炉法吗？
多数样品适用，但以下情况除外：
+ 水分释放前样品发生分解；
+ 水分释放的温度超过卡氏加热炉的温度上限（通常为250°C或300°C）。
3.如何确定适宜的水分萃取温度？
方法一 梯度升温法（推荐）
如果您使用的卡氏加热炉具有梯度升温功能（如，瑞士万通874型卡氏加热炉或 OMNIS 奥秘一代机器人样品加热炉）：则可以2°C/min的速率升温，通过仪器软件自动生成的水分释放曲线来确定适宜的水分萃取温度。
+ 温度选取标准
水分萃取温度通常应选择在最后一个水分释放峰之后，但低于分解温度约20℃的温度。
+ 样品分解信号
出现烟雾、样品变色或漂移值突升。
+ 案例解析
如下图所示，样品在250℃的卡氏加热炉温度范围内未出现分解迹象。因此，该样品的适宜测定温度应设定为230℃（即250℃减去20℃）。
方法二 手动测试法
如果您使用的卡氏加热炉没有梯度升温功能：则可手动升高温度，并在不同温度下测定样品，通过 Excel 绘制水分-温度曲线，选择平台区温度（水分释放稳定）。
4.卡氏加热炉法可测定的最高水分含量？
+ 很多时候，卡氏加热炉会与库仑法水分仪联用：
此时建议单个样品（1个样品瓶中）的含水量 ≤ 10 mg，最好在1000 µg ~ 2000 µg水左右。
+ 对于含水量较高的样品，应将卡氏加热炉与容量法水分仪联用。
5.最大样品量及针头堵塞风险？
+ 标准顶空瓶（9 mL）：
建议样品填充量 ≤ 5 mL ~ 6 mL。
+ 液体样品：
建议使用长针头，将载气导入样品内部。
+ 固体样品（尤其是加热熔融的样品）：
建议使用短针头，将针尖置于样品上方，避免堵塞。
6.卡氏加热炉法的检测限？分析含水量为10ppm的样品量需求？
+ 如果使用库仑法分析，建议样品的水分含量 ≥ 50 µg；理想条件下，检测限可低至20 µg水分含量。
+ 对于含水量为10 ppm的样品，则至少需要2 g样品。
7.如何验证卡氏加热炉法？
使用认证的水标（适配不同温度范围）验证回收率和重复性。
瑞士万通 OMNIS 奥秘一代库仑法卡尔费休水分测定仪和机器人样品加热炉，演绎了水分测定的全新境界。
宁波新芝
瑞士万通
奥豪斯
日本岛津
日本理学
维根斯
泊菲莱
赛默飞
彼奥德
济南海能
雅马拓
科思特
湘立
欧美克
量旋科技
青岛海尔
